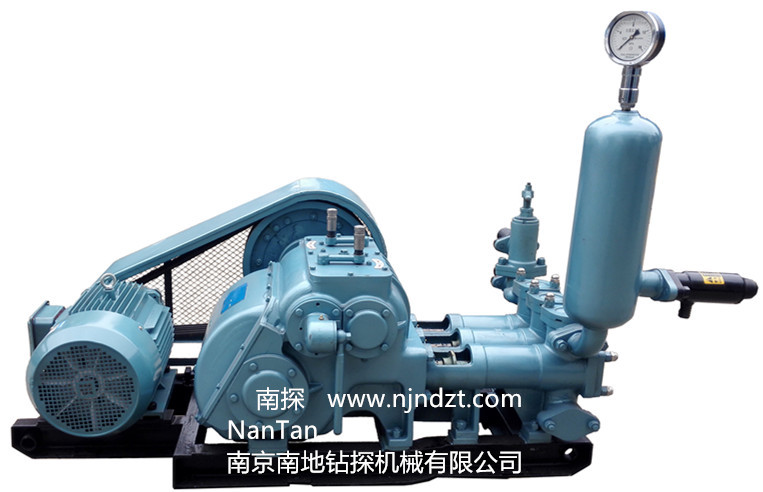

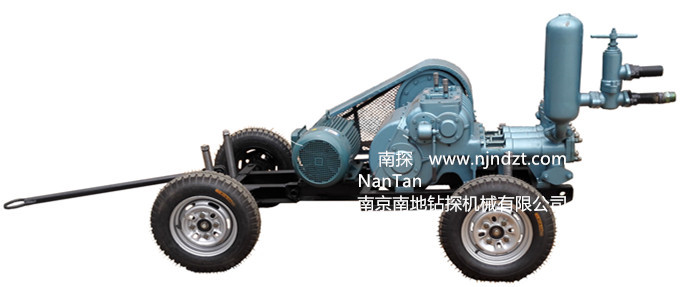

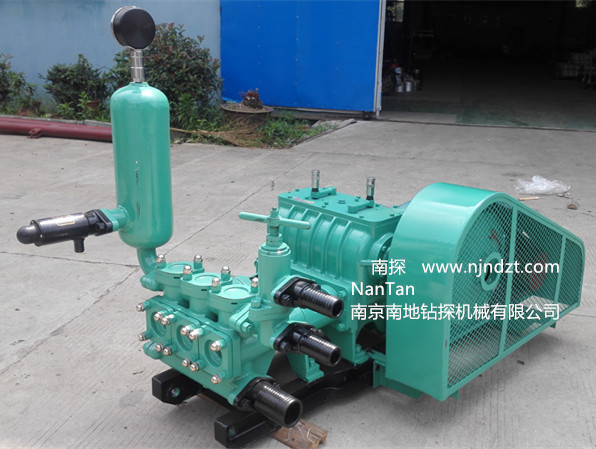

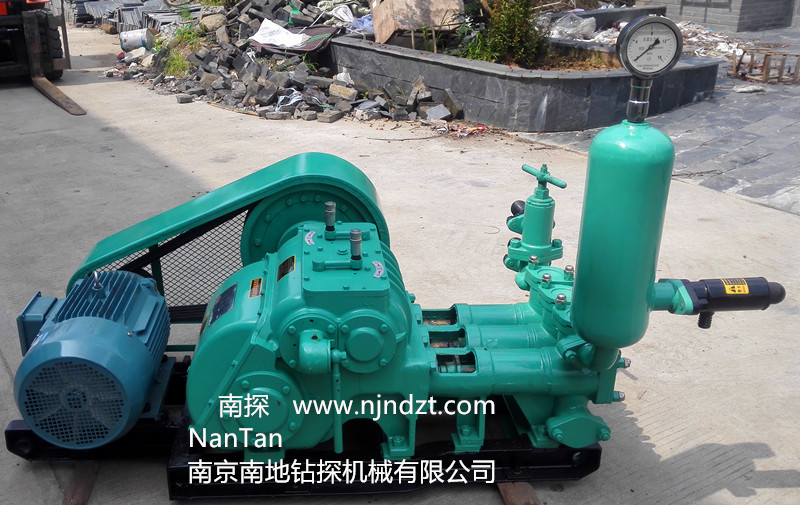

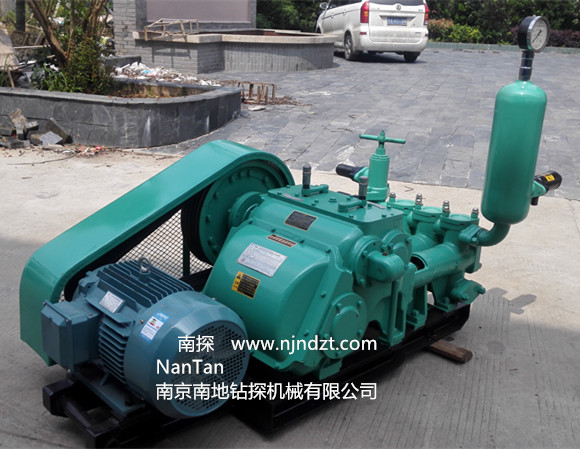

BW-250型泥漿泵為臥式三缸往復單作用活塞泵，該泵具有兩種缸徑和四擋變量，大缸套用于1000米大口徑鉆機配套，小缸套用于1500米小口徑鉆機配套。。主要用于與巖芯鉆機配套輸送泥漿，也可用于其他方

◇ 主要特點

1. 具有可滿足大、小口徑鉆機所需的各四擋流量，流量調節范圍大，參數選擇合理?？膳cXY-4巖心鉆機和XY-5型鉆機配套使用?？蓾M足不同口徑、不同孔深、不同地質巖心鉆探的需要。

2. 活塞為碗形加尼龍靠背的自封式S型聚胺脂橡膠活塞，大大提高使用壽命。

3. 拉桿上設有五道防塵密封圈，以防止液力端的泥漿帶入動力端和動力端潤滑油濾。

經多次生產試驗證明，密封可靠，性能良好。致使齒輪延長使用壽命。

4. 進排水閥采用鋼球。并在閥蓋上設有減聲橡膠墊，以減少沖擊噪聲。

5. 壓力表采用BY-1型抗震壓力表，壽命長。

6. 結構緊湊，造型美觀。

7. 可拆性好，便于維修和搬遷。

◇ 技術參數與規格

類型	臥式三缸往復式單作用活塞泵
行程長度	100
缸徑	80				65
泵速(min^-1）	200	116	72	42	200	116	72	42
流量(升/分）	250	145	90	52	166	96	60	35
壓力(MPa)	2.5	4.5	6.0	6.0	4.0	6.0	7.0	7.0
容積率(%)	85
總效率(%)	72
所需功率(Kw)	15
三角皮帶輪節徑：B型*5槽410，輸入速度(r/min)：500，最大吸水高度：2.5 進水管直徑：3吋夾布耐壓膠管76，排水管直徑：2吋兩層鋼絲高壓膠管51 外型尺寸：長寬高：1100*995*650，重量(Kg)：500
